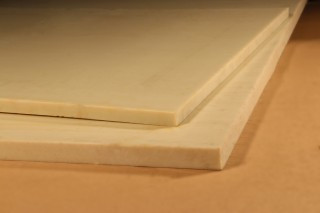

Капролон лист т. 16мм

В наявності
Оптом і в роздріб

156 грн./кг

Показати оптові ціни

Купити

+38098-33-88-411

+38066-611-81-83

Графік роботи
Адреса та контакти

повернення товару протягом 14 днів за домовленістю

Капролон лист т. 16ммВ наявності

156 грн./кг

Купити

+38098-33-88-411

+38066-611-81-83

Опис

Характеристики

Інформація для замовлення

Властивості, область застосування

КАПРОЛОН (Поліамід-6 блочний) – являє собою продукт аніонної полімеризації капролактаму ГОСТ 7850-86, що проводиться безпосередньо в письмовій формі в присутності лужних каталізаторів і активаторів.

Хімічна стійкість	Стійкий до впливу вуглеводнів, масел, спиртів, кетонів, ефірів, лугів, слабких кислот. Не схильний до корозії, може працювати в солоній воді. Екологічно чистий. Має гігієнічний сертифікат на контакт з харчовими продуктами і питною водою. Розчиняється в крезолах, фенолах, концентрованих неорганічних кислотах, мурашиної та оцтової кислоти.
Тривалий термін служби	Довговічний, навіть при постійній механічної навантаженні.
Електрична міцність	Високі діелектричні властивості огородження дозволяють використовувати його в радіо - і електротехнічній галузях промисловості.
Тертя та зношування	Володіють низьким коефіцієнтом тертя в парі з будь-якими металами, добре і швидко прирабатывается. Може працювати без мастила в вузлах тертя. Забезпечує надійну і безшумну роботу пристроїв і механізмів. Як правило, в 1,5 -2 рази знижує знос пар тертя, підвищуючи їх ресурс.
Механічна міцність	Механічні властивості близькі до металів. Відмінно поглинають ударні навантаження.

Капролон відмінно поглинає ударні навантаження, має малий коефіцієнт тертя і зношування, хімічно стійок, має високі діелектричні параметри. Вироби з капролону в 10-12 разів дешевше виробів з бронзи. Піддається всім основним видам механічної обробки на металорізальних верстатах.

Капролон замінює практично будь-яку износившуюся деталь - підшипники, втулки, поршні, слабонагруженные шестерні, ролики, направляючі і т. д., при цьому зменшується рівень шуму і можлива робота без змащення. Підшипники з капролона при наявності мастила можуть працювати при окружних швидкостях до 15 м/с і питомому тиску до 50 кгс/см². Коефіцієнт тертя по сталі і бронзі зі змазкою (вода, масло) 0,04 – 0,08. Знос за 1000 год роботи становить 0,10 мм

Виготовляється у вигляді блоків різних діаметрів і товщини, а також у вигляді втулок. Виробляються модифікації - пофарбований (чорний), графіто-, маслонаполненный.

Порівняльні фізико-механічні характеристики конструкційних матеріалів

Показник	Капролон	Поліамід- 6	Поліамід-66	Текстоліт	Фторопласт	Бронза
Щільність, г/см³	1,15 – 1,16	1,13	1,14	1,3 – 1,4	2,14 – 2,26	7,5 – 8,9
Твердість за Брінеллем, кг×с /мм²	13 – 15	5 - 8	8 - 10	25 – 30	3 – 4	60 – 75
Межа міцності, кг×с /см², не менше при розтягуванні при статичному вигині при стисненні	900 – 950 800 1000– 1100	500 - 800 700 - 1000 850 - 1000	800 - 1100 1000 - 1100 1000 - 1200	1000 1000 1500	200 – 300 110 – 140 120	1500 – 2800 1500 – 2800
Відносне подовження при розриві, %	15 – 30	100 - 150	20 - 30	1	350 – 500	3 – 8
Ударна в'язкість без надрізу, кДж/м²	120 – 150	100 – 130	90 - 95	30 – 35	100	100 – 160
Теплостійкість по Мартенсу, °З	75 – 76	50 - 55	75 - 78	120	110	-
Коеф. теплопровідності, ккал/м×год×°С	0,23 – 0,29	-	-	0,5 – 0,8	0,2	60 – 80
Коеф. лінійного розширення на 1°С при температурі від – 60°С до +50°С	6,6 - 9,8×10^-5	-	-	2,0 - 4,0×10^-5	8 - 25×10^-5	1,8×10^-5
Питомий об'ємний опір, Ом×см	10¹³ – 10¹⁴	2,0×10¹⁰	2,0×10¹⁰	1,0×10¹⁰	1,0×10¹⁴	-
Водопоглинання, %, не більше	6,0 – 7,0	8 - 12	7,2	2,0	-	-
Температурний діапазон експлуатації, °З	– 50 +120	– 30 +105	– 30 +105	– 60 +105	– 120 +260	-

Фізико-механічні характеристики капролону

Найменування показника	Значення показника
Зовнішній вигляд	Блок від білого до кремового кольору без сколів і раковин Число пір розміром не більше 1,5 мм на 1000 мм² площі поверхні блоку не більше 15 шт.
1. Щільність, г/см³	1,15 - 1,16
2. Температура плавлення, ° З	215 - 235
3. Робоча температура, ° З	від -50 до + 120, кратковрем. до +180
4. Теплостійкість по Мартенсу, ° З	75 - 76
5. Водопоглинання за 24 години, %	0,9 - 1,2
6. Твердість по Бринелю (за ДСТУ 4670), МПа	160 - 190
7. Модуль пружності при розтягуванні, МПа	2300
8. Руйнівна напруга при розтягуванні (за ГОСТ 11262), МПа	65 - 90
9. Відносне подовження при розриві (за ГОСТ 11262), %	14
10. Изгибающее напруга при величині прогину рівною 1,5 товщини образца(по ГОСТ 4648), МПа	80
11. Ударна в'язкість по Шарпі на зразках з гострим надрізом (по ГОСТ 4647), кДж/м²	10
12. Напруження при стисканні при встановленій (6%) відносноїдеформації (по ГОСТ 4651), МПа	90 - 100
13. Температура розм'якшення при вигині при напрузі 1,8 МПа, ° З	70 - 110
14. Середній коефіцієнт лінійного теплового розширення на 1°С в інтервалі від 0°С до 50°С від -50° С до 0°С	6,6 - 9,8·10^-5 6,6 - 9,8·10^-5
15. Коефіцієнт теплопровідності, ккал/м·год	0,23 - 0,29
16. Абразивний знос (по ГОСТ 11012), м	0,055
17. Коефіцієнт тертя по сталі (по ГОСТ 11629) по сталі з мастилом літол-24	0,15 - 0,3 0,06
18. Інтенсивність зношування (по ГОСТ 11629) I_m10^-6 г/м Капролон Б Капролон Р	1-1,9 0,4
19. Діелектрична проникність при частоті 10 МГц	3,0 - 3,3
20. Тангенс кута діелектричних втрат при частоті 10 МГц	0,015 - 0,025
21. Питомий поверхневий електроопір, Ом	1·10¹⁰ - 3,5·10¹⁵
22. Питомий об'ємний електричний опір, Ом · м	2¹⁴ - 2·10¹⁷
23. Електрична міцність, кВ/мм	20 - 35
24. Зміст екстрагованих речовин, %	2 - 4
25. Кисневий індекс, %	24 - 25

При длительном хранении полиамид-6 блочный может окисляться кислородом воздуха с образованием в макромолекулах перекисных групп. Ионизирующее облучение вызывает сшивание молекул полиамида-6, уменьшая его кристалличность.

При длительном воздействии влажного воздуха либо воды капролон может поглощать до 1-4 % влаги. При этом ударная вязкость увеличивается в несколько раз и уменьшается на несколько процентов твердость поверхности.

Основні
Виробник	Кастполимер
Країна виробник	Білорусь
Тип полімеру	PA
Форма сировини, що поставляється	Лист

Ціна: 156 грн./кг
